Cogatec dubbelmembraan gasopslag

Optimaal opslagvolume voor je biogasinstallatie

De Cogatec gasopslag met dubbel membraan is het ideale biogasdak voor de opslag van biogas. De geometrie van de verschillende bolvormen zorgt ervoor dat het optimale gasopslagvolume wordt benut. De controle wordt uitgevoerd door ons hypermoderne lasermeetsysteem. Ons systeem maakt een flexibele werkwijze mogelijk.

Het daksysteem, ontworpen voor biogasinstallaties, landbouwbedrijven, rioolwaterzuiverings- en industriële installaties, bestaat uit twee afzonderlijke, hoogfrequent gelaste polyester membranen die aan beide zijden voorzien zijn van een PVC-coating. De gebruikte stoffen overtuigen door hun lage gasdoorlaatbaarheid, zeer hoge UV-stabiliteit en de speciale, vuilafstotende toplaag. Het buitenste membraan van het dubbelmembraan gasreservoir absorbeert de statische belastingen die worden veroorzaakt door wind- en sneeuwbelasting. Hierdoor kan het binnenste membraan bijna drukloos werken, wat een langere levensduur mogelijk maakt. Onze membranen zijn voorzien van een keder in het klembereik, die de krachten als gevolg van weersinvloeden vorm- en krachtgesloten afleidt naar de verankeringsklemrail.

Geoptimaliseerd gasopslagvolume

Onze innovatieve dakconstructie maakt een geoptimaliseerd gasopslagvolume mogelijk dankzij de ideale afstand tussen het buiten- en binnenmembraan en de afzonderlijke bevestiging van de riemspanconstructie aan de binnenwand van de container.

In aanmerking voor subsidies dankzij geïntegreerde isolatie

We bieden verschillende isolatieopties voor je dubbelmembraangasopslagtank.

Speciaal ontwerp voor flexibele werking

Voor onze dubbelmembraan gasopslagtanks wordt het ontwerp en de berekening van het ondersteunende luchtsysteem standaard op projectspecifieke basis uitgevoerd. Dit ondersteunt met name de flex-operatie.

Ontwikkeld door biogasexperts

Door onze jarenlange ervaring in het plannen, produceren en realiseren van biogasprojecten zijn we experts op dit gebied.

TRAS 120 conform

Onze dubbelmembraangasopslagtanks voldoen aan de vereisten van TRAS 120.

Energiezuinige werking

Naast de steunluchtventilator bevindt zich een drukverschilsensor om de werkdruk te regelen. Hierdoor kan de steunluchtventilator naar behoefte worden geregeld.

Productvarianten

Dubbelmembraan Gasopslag

De Cogatec gasopslag met dubbel membraan is een daksysteem voor de opslag van biogas dat bovenop een tank wordt geplaatst. Het hoogfrequent gelaste membraandak wordt met een roestvrijstalen klemring aan de kroon van de tank bevestigd. Om de dichtheid van de klemrails te garanderen, wordt de onderconstructie rechtstreeks aan de binnenkant van de container bevestigd.

Bouw

(1) Buitenmembraan
(2) Binnenmembraan
(3) Over-/onderdrukbeveiliging

(4) Luchtafvoerkanaal met luchtafvoerklep
(5) Riemonderconstructie incl. spannet
(6) Middenkolom vrijdragend met kroon

(7) Inspectieraam
(8) Ondersteunende luchtventilator
(9) Laserwaterpasmeting

Structuur van de Cogatec dubbelmembraan gasopslagtank met belangrijke elementen en uitrusting

Cogatec gasopslagtank met dubbel membraan op funderingen - Vrijstaande biogasopslagtank met drie membranen voor extra opslagvolume en flexibele werking

Dubbelmembraan gasopslag op fundering

De Cogatec dubbelmembraan gasopslag op fundering is een vrijstaande biogasopslagtank bestaande uit drie membranen. De gasruimte van de ¾-bol of andere opslaghoogten wordt gevormd tussen het binnenste en onderste membraan. Het geoptimaliseerde lasermeetsysteem zorgt voor een exacte meting van het vulniveau. Veel voorkomende toepassingen zijn een extra opslagvolume voor biogasinstallaties (opslag van schoon gas), opslag in rioolwaterzuiveringsinstallaties of industriële opslag voor procesgassen. Bij deze toepassing kunnen werkdrukken tot 100 mbar worden gehanteerd, afhankelijk van de grootte van de opslagtank.

Bouw

(1) Buitenmembraan
(2) Binnenmembraan
(3) Vloer membraan

(4) Overdrukbeveiliging
(5) Inspectieraam
(6) Ondersteunende luchtventilator

(7) Laserwaterpasmeting

Dubbelemembraan gasopslag - Speciale Vormen

Naast de standaard bolvorm bieden we de dubbelmembraan gasopslag ook in verschillende speciale vormen aan. Dit zijn bijvoorbeeld de rechthoekige opslagtank (eerste afbeelding), die op een rechthoekige, gesloten container wordt geplaatst, of een hybride ¾-bal in combinatie met een cilinder (tweede afbeelding), die op een betonnen fundering staat.

Bouw

(1) Buitenmembraan
(2) Binnenmembraan

(3) Vloer membraan
(4) Ondersteuning luchtventilator

(5) Afvoerluchtkanaal
(6) Laserwaterpasmeting

Cogatec dubbelmembraangasopslagtank - rechthoekige opslagtank

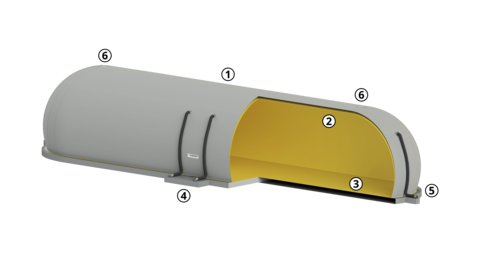

Gasopslagtank met dubbel membraan in de vorm van een sigaar voor individuele behoeften

Technische informatie

Europese hightech PVC-membranen, met weefsel versterkt
Diameter van het biogasdak mogelijk tot meer dan 50 m
Onderconstructie van voorspanbaar gordelsysteem en bovenliggend ontzwavelingsnet
Hoge scheurweerstand, aangepast aan uw membraandak, met lage gasdoorlaatbaarheid en hoge UV-stabiliteit
Luchttoevoer- en luchtafvoerkanalen van roestvrij stalen buizen
Elke gewenste opslaghoogte kan worden gerealiseerd
Niveaumeting van de biogasopslagtank door laser

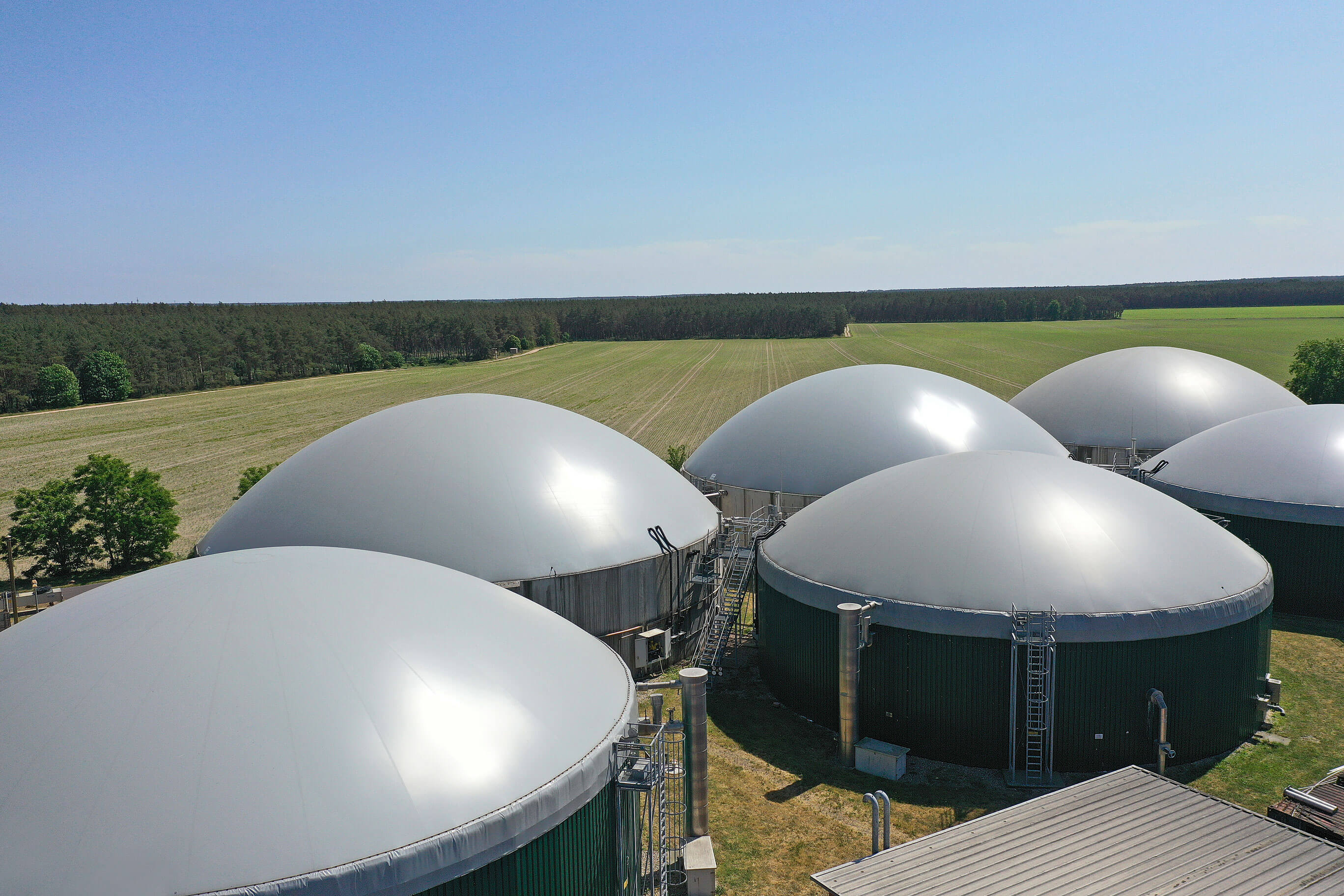

Dubbel membraandak, 8 daken, Cogatec, diameter 24 m tot 30 m, volumes 640 m³, 818 m³, 2.000 m³ — **Cogatec Dubbelmembraandak**
Stresow, DE
8 Daken | Diameter van 24 m tot 30 m, volumes van ca. 640 m³, 818 m³ of 2.000 m³.

**Cogatec Dubbelmembraan Gasopslag**
Priborn, DE

Ondersteuning luchtventilator, Cogatec dubbel membraandak — **Ondersteunende luchtventilator**

Overdruk- en onderdrukbeveiliging van de gasopslagtank met dubbel membraan — **Bescherming tegen over- en onderdruk**

Gasopslagtank met dubbel membraan, Cogatec, diameter 31 m, volume 6.700 m³ — **Dubbelmembraan gasopslag**
Steinhagen, DE
Diameter ca. 31 m, volume ca. 6.700 m³.

Dubbel membraandak, 5 daken, Cogatec, diameter 31 m & 37 m, volumes 1.234 m³ & 1.568 m³ — **Dubbelmembraandak**
Barby, DE
5 daken | Diameter 31 m & 37 m, volumes van respectievelijk ca. 1.234 m³ & 1.568 m³.

Gasopslagtank met dubbel membraan, Cogatec, diameter 22,50 m & 31 m, volumes 2.450 m³ & 6.700 m³ — **Gasopslag met dubbelmembraan**
Steinhagen, DE
2 daken | Diameter 22,50 m & 31 m, volumes van respectievelijk ca. 2.450 m³ & 6.700 m³

Klemmen, roestvrijstalen klemring, containerkroon, Cogatec dubbelmembraan gasopslagtank — **Gasopslag met dubbelmembraan**
Priborn, DE
Klemmen met roestvrijstalen klemring op de tankkroon

Heb je vragen?

Ben je op zoek naar snelle antwoorden op de belangrijkste vragen over onze dubbelmembraan gasopslags, projecten of subsidies? Ontdek het nu in onze FAQ-sectie! Als je het antwoord dat je zoekt nog steeds niet kunt vinden, neem dan gewoon contact met ons op via ons contactformulier!

Welke subsidies zijn beschikbaar?

In verschillende gebieden worden producten om de CO²-uitstoot te verminderen gepromoot. Hieronder vallen bijvoorbeeld emissiebeschermende daken voor het afdekken van silos voor vloeibare mest. We geven je graag advies over de huidige subsidies. Bel ons of gebruik het contactformulier.

Welke doeksoorten worden aangeboden?

We gebruiken weefseltypes II, III, IV, V voor onze dubbelmembraangasopslagtanks. Ze worden aangeboden in de kleurvarianten mosgroen en lichtgrijs.

Wordt er een energiebesparend systeem aangeboden?

We bieden je verschillende opties om je daksysteem zo energiezuinig mogelijk te maken. Neem gerust rechtstreeks contact met ons op of via ons contactformulier.

Hoeveel kost de dubbelmembraan gasopslag?

Het is moeilijk om een vaste prijs te geven zonder het exacte project te kennen. Vul het contactformulier in en we maken een afspraak met je om alle details te bespreken en een vrijblijvende offerte te maken.

Welk materiaal wordt gebruikt voor de onderdelen?

Voor stalen onderdelen gebruiken we toepassingsspecifiek roestvrij staal (V2A en V4A). Dit resulteert in een hoge weerstand tegen corrosie.

Kan de houten balkconstructie worden hergebruikt?

Of uw bestaande houten balkenconstructie kan worden hergebruikt, hangt altijd af van de conditie van de houten balken. In de meeste gevallen is dit mogelijk. Nadat onze buitendienst een overzicht heeft gekregen, kunnen we u adviseren over hoe verder te gaan.

Kan de klemslang worden hergebruikt?

Ja, hergebruik is mogelijk. In plaats van de klemslang raden we ons klembalksysteem aan voor het verankeren van de membranen. Het gebruik van de rails verhoogt de operationele veiligheid in vergelijking met een klemslang.

Kan de bestaande steunkolom worden hergebruikt?

Afhankelijk van de staat van de middenkolom is hergebruik mogelijk. De HUESKER middenkolomkop kan worden aangepast aan alle in de handel verkrijgbare kolommen, zodat de bestaande kolom gebruikt kan blijven worden.
